Установка розеток и выключателей своими руками

Сегодня дорогие читатели хочу осветить тему как производить установку розеток, и включателей своими руками.
Данная процедура бывает очень востребован при замене старой розетки на новую в случае поломке, при проведение ремонта в комнатах и полной замене электрической проводки.


Как известно розетки это конечные точки электрической сети, к которым непосредственно подключаются потребители (утюги, холодильники, телевизоры и т.д.). Они бывают как наружные, так и внутренние. Принцип подключения к электрической сети и у одних и у других одинаковый, разница в том, что внутренние устанавливаются в специальные коробки (подрозетники) утопленные в стену и практически не выпирают, а наружные крепятся прямо на поверхность стены и полностью на виду.


Крепление наружных розеток.
Принцип установки наружной розетки очень простой и требует минимальных усилий. Такой вид подключения потребителей применяется в основном в помещениях с наружной проводкой, в помещениях, конструкции которых сделаны из легковоспламеняющихся материалов (например, деревянных постройках). Конечно, при применении наружной проводки и наружных средств подключения потребителей, ухудшается эстетичный вид помещения – все провода на виду. Но, с другой стороны, когда стоит выбор между эстетичным видом и безопасностью жизни – однозначно выбирается безопасность. Благодаря тому, что все элементы электропроводки видно — легко определяется проблемное место. Например, при плохом контакте вы сразу увидите места оплавления корпуса, изменение цвета корпуса и появление дыма.

Установка наружной розетки производиться следующим образом. разбираем корпус; Откручиваем крепежные болты и снимаем верхнюю крышку.

Если конструкция крепиться к легковоспламеняющемуся материалу (например, дереву), желательно под основание проложить негорючий материал (паронит, гипсолит). Это дополнительная прослойка создаст барьер между легковоспламеняющимся материалом и розеткой и предотвратит возгорание. подключаем провода электросети (об этом подробнее в п.3 «Подключение розеток к электрической сети»). прикручиваем крышку к корпусу и полностью собираем розетку.


2. Разновидности и установка коробок для внутренних розеток.

Совсем другой принцип установки используется для внутренних розеток. При их креплении обязательно используется коробка. Это специальная коробочка цилиндрической формы в которую помещается корпус самой розетки. Раньше использовались металлические коробки. Делалось углубление в стене на месте вывода электрической проводки, если стена облицована кафельной плиткой — плитка разрезалась или высверливалось отверстие необходимого диаметра. В него монтировалась при помощи алебастра коробка и выводились контактные провода. Уже затем, в коробку крепилось средство подключения конечных потребителей или выключатель для подключения напряжения к люстре.

В настоящее время, с появлением в широком обиходе пластика, коробки стали изготавливать из него. В такой коробке розетка хорошо держится как при помощи распорных лапок, так и прикрученная шурупами. Еще одно достоинство такой коробки это её бюджетная цена.

В зависимости от материала стен, в которые планируется монтировать установочную коробку, выпускаются и коробки различных модификаций. Обычные коробки используются для монтажа, например, в кирпичные стены. Для этого высверливается при помощи коронки отверстие на месте вывода электропроводки и будущей розетки или выключателя. Уже в это отверстие при помощи алебастра закрепляется коробка заподлицо с поверхностью стены, в которую выводится проводка.

Высверливаем в гипсокартоне отверстие диаметром 68 мм. и вставляем в него коробку. Закручивая шурупы, ушки с обратной стороны гипсокартона поджимают коробку и прочно закрепляют её на месте. Свободное пространство между гипсокартоном и стеной должно быть не менее 45 мм., чтобы коробка полностью утопилась и встала заподлицо с наружной поверхностью гипсокартона. Обратите внимание: современные розетки, продающиеся в магазине, практически все рассчитаны на пластиковые установочные коробки с внутренним диаметром 65 мм. и не всегда подходят для металлических (старых) коробок. Внутренний диаметр металлической коробки 68 мм. Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в  магазине уточняйте, подходит ли она для старых коробок.

3. Подключение розетки к электрической сети.

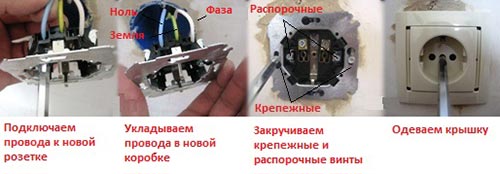

Все подготовительные операции завершены и можно устанавливать и подключать нашу новую розетку.

Расслабляем контакты, в которые будут вставляться силовые провода так, чтобы расстояние между прижимной губкой и упором было больше диаметра контактного провода и он свободно вставлялся на глубину 5-10 мм.

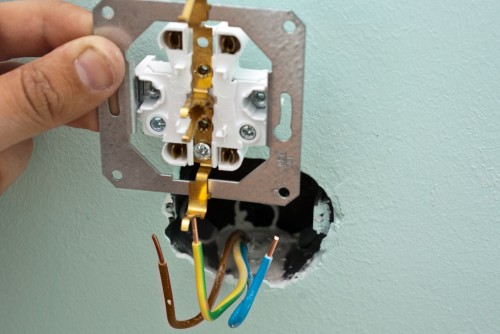

Зачищаем концы силовых проводов, выведенных в коробку. Ориентируем концы проводов так, чтобы они попадали в места контактов корпуса и загибаем их в виде пружинящей змейки (как на фото ниже). Такой вид загиба дает возможность отстранить корпус от стены для затяжки болтов крепления проводов на корпусе и исключить резкие перегибы провода при вставке её в коробку;

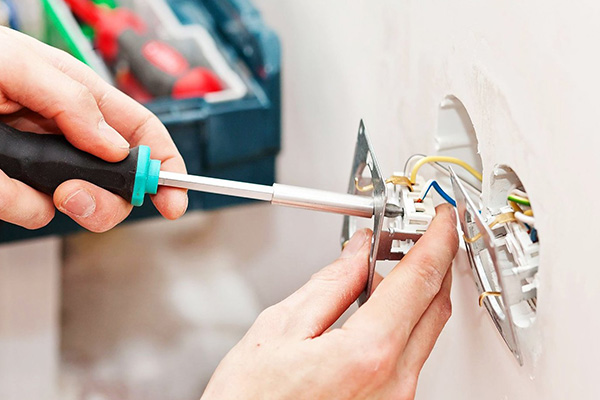

Затягиваем болты крепления проводов в гнездах корпуса.
Затянуть необходимо очень сильно, так как при подключении мощного потребителя (например, обогревателя мощностью 2кВт) и плохом контакте место соединения начнет греться. Это приведет к оплавлению проводов, пластикового корпуса, и в конечном итоге, выходу из строя всей конструкции и проводки. Что делать если концы проводов, выведенных в коробку, короткие и не позволяют подключить розетку? В этом случае есть несколько выходов из создавшегося положения: Самый лучший, но и самый трудный способ это удлинить провода, напаяв на них необходимой длины провод и заизолировать место пайки. Этот способ подойдет, если вы имеете все необходимые принадлежности (паяльник, припой и т.д.) для пайки, если проводка медная и длина подводящего провода дает возможность это сделать. Если провод обломился под самый корпус коробки можно аккуратно вскрыть место заделки проводки в стене и сделать процедуру удлинительной пайки там, где удобно. Конечно, нарушиться эстетичный вид стены и придется немного подштукатурить это место, но все равно, потери вида будут минимальными по сравнению с заменой всего провода от распределительной коробки до розетки. Если электрическая проводка алюминиевая, а она чаще всего и ломается, способ пайки будет неприемлем. В этом случае, если позволяет длина обломленного конца, можно воспользоваться клеммой. С одной стороны вставляем в неё зачищенный обломленный конец провода, с другой зачищенный кусочек удлинительного провода и сильно затягиваем места контактов.

Конечно, данный способ создает дополнительное место контакта, где возможен нагрев, что создает определенный риск. В противном случае, придется заменить весь подводящий провод от распределительной коробки до вывода проводки из стены .

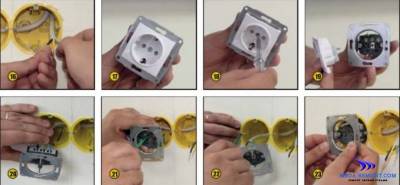

4. Крепление внутренних розеток.

В зависимости от вида коробки внутренние розетки в неё крепятся двумя способами:
Принцип их действия прост. Крепежные лапки имеют изогнутую конфигурацию и напоминают «рычаг Архимеда». При вворачивании болтов, проходящих через лапки, одна сторона лапки прижимается к корпусу, а вторая, проходя через упор, отодвигается в бок. По очереди подкручивая болты с одной и с другой стороны корпуса, лапки упираются к коробку и заклинивают корпус в необходимом положении. Такой способ крепления в настоящее время уже практически не применяется. Используется он только в тех случаях, если розетка устанавливается в металлическую коробку, в основном в постройках «советских» времен.

В зависимости от потребности ориентируем корпус в вертикальном или горизонтальном направлении. Направляем шурупы в специальные отверстия в коробке и закручиваем.

Розетка подключена к сети, закреплена в коробке и последним этапом осталось поставить на место верхнюю крышку, подать напряжение и попробовать работоспособность, подключив потребитель. Теперь и Вы знаете, как производиться установка розетки. Жду ваших комментариев и обязательно всем отвечу. До скорых встреч, и всем легких ремонтов.
